Beherrschung mehrachsiger Belastungen: Warum moderne Robotik 3D-Kabeltorsionsprüfungen erfordert

Im Zeitalter von Industrie 4.0 ist die industrielle Bewegung exponentiell komplexer geworden. Von Hochgeschwindigkeits-6-Achs-Roboterarmen in Automobilmontagelinien bis hin zu den rotierenden Gondeln von Windkraftanlagen sind die flexiblen Kabel, die Strom und Daten liefern, einer unerbittlichen, multidirektionalen kinetischen Belastung ausgesetzt.

Herkömmliche Prüfmethoden – wie einfache lineare Biegeversuche oder eindimensionale 2D-Torsionsversuche – reichen nicht mehr aus, um die Lebensdauer dieser hochspezialisierten Kabel vorherzusagen. Um in modernen automatisierten Systemen einen unterbrechungsfreien Betrieb zu gewährleisten, müssen Hersteller die Kabelermüdung in einem realen dreidimensionalen Raum bewerten.

Um dieser entscheidenden technischen Herausforderung zu begegnen, hat Suzhou Tophung Test Equipment Folgendes entwickelt: 3D-Torsionsprüfmaschine für Kabel, eine hochmoderne Lösung, die entwickelt wurde, um die exakten, komplexen mechanischen Umgebungen moderner industrieller Anwendungen zu simulieren.

Die Herausforderung für die Branche: Die Grenzen des 2D-Testens

Wenn sich ein Roboterarm dreht, werden seine internen und externen Kabelführungssysteme nicht nur gebogen, sondern gleichzeitig verdreht, gedehnt und gestaucht. Diese mehrachsige Bewegung erzeugt eine starke innere Reibung zwischen den Kupferlitzen, den Schirmschichten und dem äußeren Isoliermantel.

Wird ein Kabel lediglich mit 2D-Torsionsprüfgeräten getestet, entgeht den Qualitätssicherungsingenieuren ein entscheidender Aspekt der mechanischen Eigenschaften. Selbst Kabel, die einen 2D-Test bestehen, können unter 3D-Rotationsbelastung im Feldeinsatz vorzeitige Kernbrüche, Isolationsrisse oder erhebliche Signaldämpfungen erleiden. Für OEMs und Tier-1-Zulieferer bedeutet ein Kabelausfall in der Produktion katastrophale Produktionsausfälle und schwere Reputationsschäden.

Die Lösung: Die 3D-Torsionsprüfmaschine von Tophung

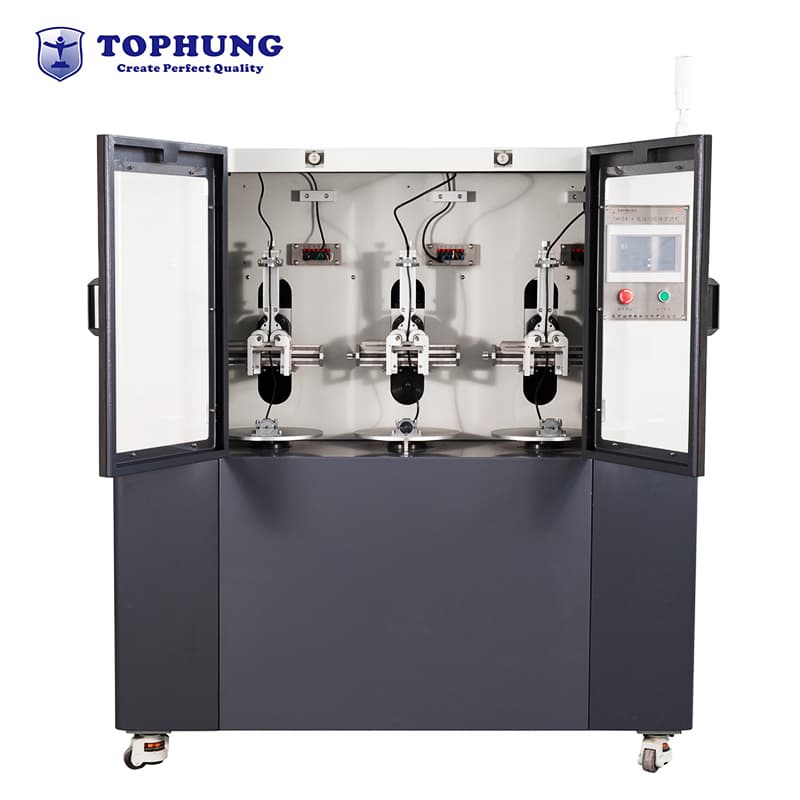

Die 3D-Torsionsprüfmaschine für Kabel wurde speziell entwickelt, um die Lücke zwischen Labortests und realen industriellen Umgebungen zu schließen. Durch die gleichzeitige Anwendung von Biege- und Torsionskräften ermöglicht dieses Gerät Forschungs- und Entwicklungslaboren die präzise Ermittlung der Ermüdungsgrenzen und der Schwellenwerte für plastische Verformung von hochflexiblen Roboter- und Automatisierungskabeln.

Kernvorteile im Engineering

1. Echte Mehrachsensimulation: Angetrieben von einem hochentwickelten, importierten Servomotorsystem, bildet die Maschine präzise die komplexen Dreh- und Biegewinkel nach, die Kabel in mehrachsigen Robotergelenken erfahren. Bediener können hochspezifische 3D-Torsionszyklen programmieren, die exakte Feldanwendungen widerspiegeln.

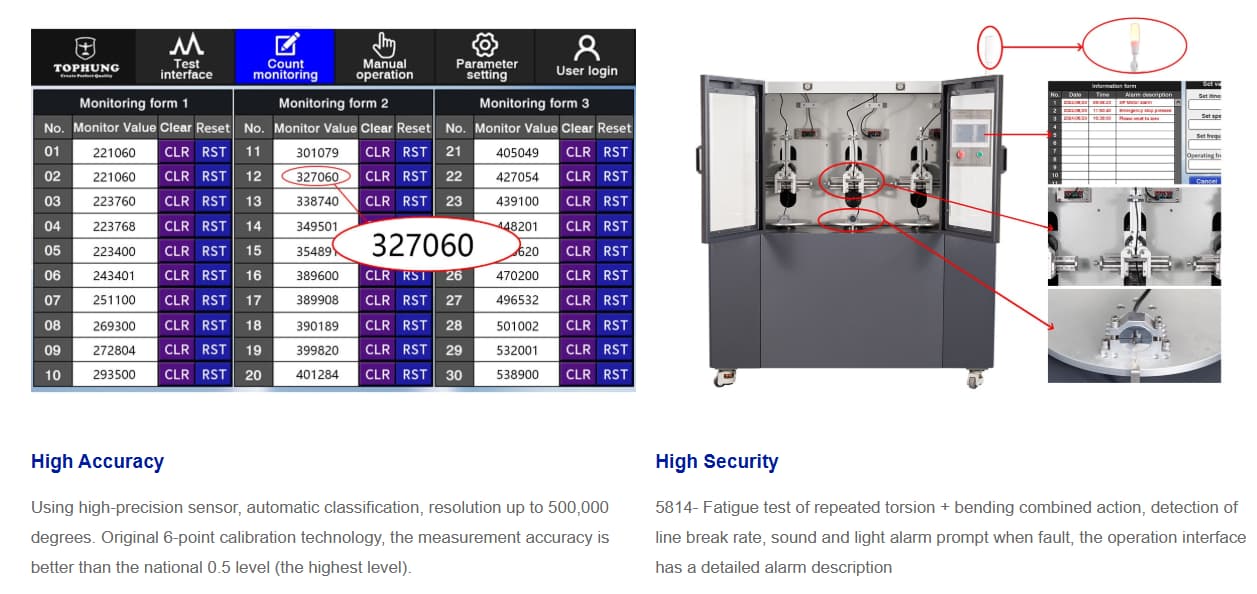

2. Elektrische Kontinuitätsüberwachung in Echtzeit: Die mechanische Belastbarkeit ist nur die halbe Miete; die elektrische Integrität ist von entscheidender Bedeutung. Die Maschine verfügt über ein intelligentes Online-Überwachungssystem, das den elektrischen Widerstand der Kabeladern kontinuierlich misst. Bricht ein einzelner Kupferdraht und verursacht eine minimale Signalunterbrechung, erfasst das System sofort die genaue Anzahl der Zyklen und den Ausfallwinkel.

3. Ultrapräzise Steuerung: Durch den Einsatz von spielfreien mechanischen Antrieben und hochauflösenden Sensoren garantiert das Gerät, dass der Torsionswinkel und die aufgebrachte Spannung über Millionen von Testzyklen absolut konstant bleiben und somit eine Datenwiederholbarkeit gewährleistet ist, die der strengen Genauigkeitsklasse 0,5 entspricht.

4. Globale Compliance-Bereitschaft: Die integrierte intelligente Software erfasst automatisch Ausfallzeiten und erstellt umfassende, manipulationssichere Berichte. Dadurch können Hersteller die Einhaltung internationaler Normen für hochflexible Kabel wie IEC, DIN EN und UL problemlos nachweisen.



Für Hersteller von Roboterkabeln, Energieführungsketten und Verkabelungen für die industrielle Automatisierung ist die Lebensdauer ihrer Produkte ihr wichtigster Wettbewerbsvorteil. Sie können es sich nicht leisten, sich auf unvollständige Testdaten zu verlassen.

Durch die Integration der 3D-Kabeltorsionsprüfmaschine von Tophung in Ihren Qualitätssicherungsprozess wechseln Sie von reaktiver Fehlersuche zu proaktiver Zuverlässigkeitsentwicklung. Die Lieferung von Kabeln, die durch präzise mechanische 3D-Prüfungen validiert wurden, beweist Ihren internationalen Kunden, dass Ihre Produkte die extreme Belastbarkeit besitzen, die für die Automatisierung der Zukunft erforderlich ist.
